Монтаж стояков через перекрытия: факторы надежности
В зависимости от этажности дома и технологии строительства, конструктивные элементы жилых зданий могут изготавливаться из разных по характеристикам материалов. Поэтому перед специалистами, занимающимися прокладкой и ремонтом внутренних инженерных сетей, неизбежно встает задача, касающаяся правильного оформления мест прохода стояков через перекрытия.
В первую очередь при монтаже важно учитывать следующие факторы:
- Подвижность конструкций МКД. Многоквартирные дома — это сложные инженерные системы: они подвержены осадке, а также сезонным подвижкам конструкций;
- Температурные деформации трубопроводов. Трубы из металлических и полимерных материалов реагируют на перепады температур: при нагреве они расширяются, при охлаждении — сжимаются;.
- Распространение шумов и вибраций. Если проходы инженерных коммуникаций заделаны с нарушениями, звуковые и вибрационные колебания могут усиливаться за счет резонанса и распространяться по конструкциям здания.
- Обеспечение герметичности. Проходы коммуникаций обязаны быть надежно газо- и гидроизолированы — это критично для безопасности и комфортного проживания жильцов;
- Доступность для ремонта. Возможность оперативного обслуживания и ремонта — ключевое требование как к инженерным сетям, так и к строительным конструкциям многоквартирного дома.
Рекомендации и нормативы по монтажу трубопроводов в перекрытиях МКД
При монтаже и ремонте внутренних трубопроводов стоит цель максимально эффективно, качественно и надежно выполнить работы. Часть этих труб располагается в толще стен, перекрытий и фундаментов. Соответственно необходима их изоляция от конструктивных элементов здания. Некоторые указания на этот счет содержатся как в нормативной документации, так и в технической литературе. Однако часть действующих нормативов и правил устарели в связи с широким применением изделий из новых материалов.
Рассмотрим подробнее нормативы по монтажу металлополимерных труб при проходе через перекрытия:
- Внутренний водопровод и канализация зданий СНиП 2.04.01-85. СП 30.13330.2020. В местах пересечения труб и перекрытий необходимо предусматривать гильзы из полимерных или металлических труб. Внутренний диаметр гильз должен быть на 5-10 мм больше наружного диаметра прокладываемой трубы. Зазор между ними следует заполнить негорючим гидрофобным материалом, допускающим свободное перемещение трубы вдоль продольной оси.
- Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования СП 40-102-2000. В местах прохода через строительные конструкции трубы из полимерных материалов необходимо прокладывать в гильзах. Длина гильзы должна превышать толщину строительной конструкции на толщину строительных отделочных материалов, а над поверхностью пола возвышаться на 20 мм. Расположение стыков труб в гильзах не допускается.
- Проектирование и монтаж трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб. СП 40-103-98. Для прохода через перекрытия необходимо предусматривать футляры, выполненные из пластмассовых труб. Внутренний диаметр футляра должен быть на 5-10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и футляром необходимо заделать мягким водонепроницаемым материалом, допускающим перемещение трубы вдоль продольной оси
- Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб. СП 41-102-98. Для прохода труб через перекрытия необходимо предусматривать гильзы. Внутренний диаметр гильзы должен быть на 5-10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и гильзой необходимо заделать мягким несгораемым материалом, допускающим перемещение трубы вдоль продольной оси.
Нормативы по монтажу полипропиленовых труб при проходе через перекрытия:
- Технические рекомендации по проектированию, изготовлению и монтажу шахт-пакетов с применением полипропиленовых труб при капитальном ремонте внутренних систем водоснабжения и канализации зданий. ТР 150-03.
Проход трубопроводов из полипропилена через перекрытия следует выполнять с использованием гильз из металла, пластмасс или шланга марки «Вилатерм», внутренний диаметр которых на 20–30 мм превышает наружный диаметр трубопровода. Этот зазор следует заполнять мягким негорючим материалом, не препятствующим осевому перемещению трубопровода. Гильза из стальной трубы должна выступать над перекрытием на высоту не менее 50 мм.
В случае, когда в перекрытии предусмотрен монтажный проем для прохода нескольких трубопроводов и установить гильзу не представляется возможным, трубы можно обернуть пергамином, рубероидом, толем и т.п. материалами, а затем заделать цементным раствором на всю толщину перекрытия. Концы такого футляра должны выступать за края перекрытия не менее чем на 10 мм. Во всех случаях места прохода стояков через перекрытия следует заделать цементным раствором на всю толщину перекрытия. В гильзе запрещается располагать стыковые соединения трубопроводов
- Технические рекомендации по проектированию и монтажу внутренних систем водоснабжения, отопления и хладоснабжения из комбинированных полипропиленовых труб. ТР 125-02.
Проход трубопроводов из комбинированных полипропиленовых труб через строительные конструкции следует выполнять с использованием гильз из металла или пластмасс. При пересечении стояками трубопроводов перекрытий следует предусматривать гильзу из стальной трубы, выступающей над перекрытием на высоту не менее 50 мм
- Проектирование и монтаж трубопроводов из полипропилена. СП 40-101-96.
При проходе трубопровода через стены и перегородки должно быть обеспечено его свободное перемещение (установка гильз и др.).
- СП 73.13330.2016. Свод правил. Внутренние санитарно-технические системы зданий. СНиП 3.05.01-85
Размеры отверстий для прохода трубопроводов через стены и перекрытия должны учитывать толщину теплоизоляции, которая должна быть защищена от контакта со строительными конструкциями в местах прохода полимерными или другими материалами и не должна быть сжата.
Неизолированные трубопроводы систем отопления, теплоснабжения, внутреннего холодного и горячего водоснабжения не должны примыкать к поверхности строительных конструкций.
Анализ этих нормативных положений приводит к выводу, что до настоящего времени так и не сформировался единый подход к требованиям по устройству мест прохода трубопроводов через стены и перекрытия жилых зданий. Это вполне объяснимо, ведь условия, при которых металлические и полимерные трубы пересекают стены и перекрытия жилых домов, отличаются большим разнообразием. Однако, обобщая, можно выделить из этих нормативов ключевые моменты:
- гильза (футляр) из пластика или металла должна быть установлена в обязательном порядке;
- величина зазора между гильзой и трубой составляет от 5 до 20 мм;
- внутреннее пространство гильзы необходимо заполнить эластичным, водонепроницаемым, а в ряде случаев — и негорючим материалом;
- должна быть обеспечена возможность продольного смещения трубы внутри гильзы, что необходимо для компенсации температурного расширения;
- протяжённость гильзы превышает толщину перекрытия на 30–50 мм и более;
- располагать стыки и соединения труб внутри гильз не допускается.

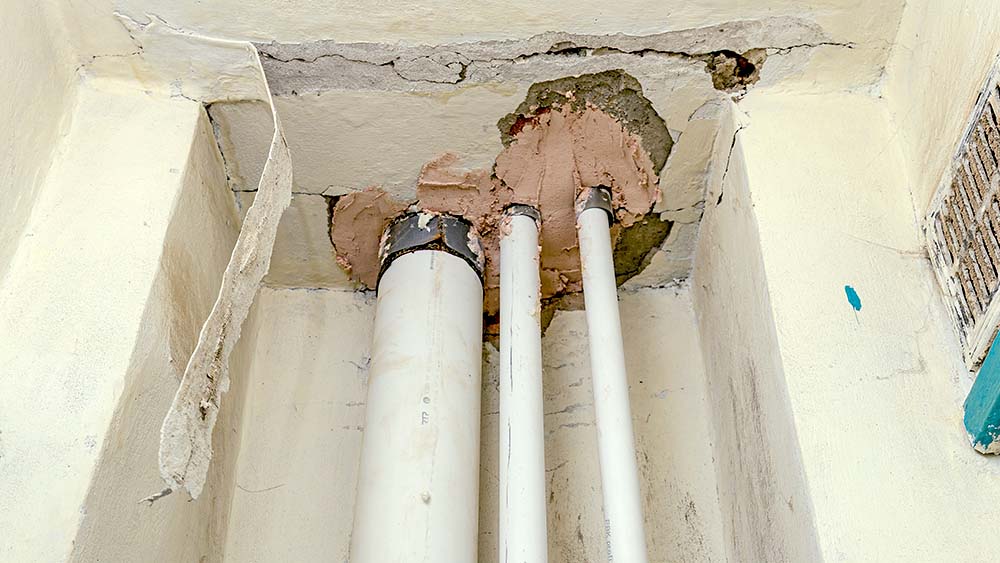

Типичные нарушения при монтаже проходов стояков через перекрытия
В ходе установки стояков нередко возникают недочеты — от мелких упущений до серьезных нарушений технологии. Чаще всего встречаются следующие ошибки:
- монтаж без использования гильз либо без гидроизолирующей обмотки;
- применение гильз неподходящего размера — в том числе из‑за недостаточных технологических зазоров;
- некачественная либо полностью отсутствующая герметизация мест примыкания стояка к гильзе;
- неверный подбор материалов как для самих гильз, так и для заполняющих составов;
- размещение разъемных соединений непосредственно в толще перекрытия — это затрудняет контроль и ремонт;
- невыполнение норм пожарной безопасности при обустройстве проходок.
При проведении строительных и ремонтных работ с инженерными системами МКД важно строго следовать проектной и технической документации, разработанной специально для здания. В таких документах отражены особенности конструкции дома и специфика прокладываемых трубопроводов. Грамотное устройство проходов стояков — залог надежной и безопасной эксплуатации инженерных сетей в течение всего срока службы.
